Преобразователи давления измерительные TEX UA представляют собой "интеллектуальные" (SMART) средства измерений, которые предназначены для непрерывного преобразования значения измеряемого параметра: избыточного, абсолютного или дифференциального давлений и параметров, определяемых по разности давлений (уровня, расхода, плотности) в электрический кодовый (по протоколу HART) или электрический унифицированный аналоговый выходной сигнал постоянного тока. Имеется возможность получения информации в виде цифровой индикации на переносном пульте дистанционного управления - SFC-коммуникаторе, на дисплее преобразователя или мониторе компьютера - SCT (Smartline Configuration Toolkit).

Встроенный микропроцессор позволяет осуществлять "интеллектуальные" функции:

  • учитывать воздействие внешних влияющих факторов: температуры окружающей и измеряемых сред;
  • выполнять линеаризацию статической характеристики сенсора;
  • осуществлять дистанционную перенастройку диапазонов измерений;
  • получать информацию об измеряемой величине в любых единицах измерений.

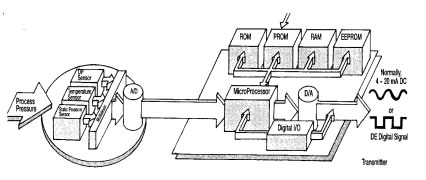

Чувствительным элементом преобразователя является кремниевая пластина (чип), герметично запаянная в корпус измерительного модуля (сенсора). Сенсор измеряет три переменные: дифференциальное давление, статическое давление и температуру.

Передача давления от мембраны измерительного модуля к чувствительному элементу осуществляется через заполняющую жидкость.

Обработка сигнала происходит в узле электроники. Значение дифференциального давления запрашивается каждые 183 мс., значение статического давление каждые 1,83 сек, значение температуры каждые 18,3 сек. Данные обработки сигнала хранятся в ПЗУ (PROM). Микропроцессорная токовая цепь обеспечивает стабильный и скомпенсированный аналоговый выходной сигнал.

Связь с преобразователем обеспечивает интеллектуальный переносной коммуникатор SFC или персональный компьютер (SCT - Smartline Configuration Toolkit). С их помощью можно задавать и изменять диапазон измерений, получать информацию об измеряемой величине в любых единицах измерений, о состоянии прибора, проводить калибровку.

Преобразователи TEX UA с кодовым выходным сигналом в качестве протокола связи использует HART протокол. Преобразователи, использующие протокол HART, могут быть сконфигурированы при помощи переносного HART коммуникатора.

Преобразователи давления TEX UA изготавливаются по технологии и из комплектующих фирмы Honeywell (США).

Преобразователи могут использоваться в разных отраслях промышленности:

  • металлургической;
  • газовой;
  • нефтехимической;
  • теплоэнергетической;
  • пищевой
  • и в других в составе систем автоматического контроля и управления технологическими процессами, а также в составе измерительных комплексов и автоматизированных систем коммерческого учета газа и энергоносителей (в том числе и на объектах коммунального хозяйства).

Преобразователи предназначены для эксплуатации во взрывоопасных зонах открытых промышленных площадок и в помещениях, в которых возможно образование взрывоопасных смесей и имеют маркировку имеют маркировку взрывозащиты "1EхdIICТ6" или "1EхibIIBT3 X".

При изготовлении преобразователей давления в качестве рабочих эталонов давления используются высокоточные эталонные грузопоршневые приборы фирмы "AMETEK" (США) и завода "Эталон".

Технические характеристики преобразователей TEX UA.

Выход

Линейный или квадратно-коренной     (4...20 мА)

Протоколы: аналоговый выход, HART.

Класс точности

В аналоговой режиме –0,075%;  0,1%

В цифровом режиме –0,05%;  0,075%

Диапазон измерений

0,1кПа – 21 МПа

Допускаемая температура окружающей среды

-40оС ... +65оС

Допускаемая температура  рабочей среды

-40оС ... +125оС

Напряжение питания постоянного тока

12 ...45В

Преобразователи дифференциального давления

Модификация

Минимальный  диапазон

Максимальный диапазон

D110

0 – 0.1 кПа

0 – 2,5 кПа

D120

0 – 1,25 кПа

0 – 100 кПа

D24

0 – 2,5 кПа

0 – 100 кПа

D30

0 – 35 кПа

0 – 700 кПа

D74

0 – 7 кПа

0 –  21 МПа

Преобразователи избыточного давления

Модификация

Минимальный  диапазон

Максимальный диапазон

G140

0 – 3,5 кПа

0 – 3,5 МПа

G94L

0  –  140  кПа

0 – 3,5 МПа

G97L

0 – 2,1 МПа

0 –  21 МПа

G98L

0 – 3,5 МПа

0 – 41,5 МПа

Преобразователи абсолютного давления

Модификация

Минимальный  диапазон

Максимальный диапазон

А22

0 – 6,7 кПа*)

0 – 104 кПа

А140

0 – 3,5 кПа

0 – 3,5 МПа

А40

0 – 140 кПа

0 – 3,5 МПа

*) преобразователи могут быть проградуированы в кгс/м2 , кгс/см2 , бар, psi или мм рт. ст.

Наши обязательства:

  • высококачественные изделия соответствующие Вашим требованиям
  • своевременное выполнение заказа и доставка
  • гарантийное (2 года) и послегарантийное обслуживание
  • выполнение сервисных работ по обслуживанию преобразователей в срок, который не превышает ДВУХ НЕДЕЛЬ с момента получения запроса на обслуживание.
