Одоризатор газа “ФЛОУТЭК-ТМ-Д”

Вернуться на предыдущую страницу

Свяжитесь с нами по телефону: +7 (495) 789-36-99 или +7 (903) 562-30-17

Вы можете заказать как полный комплект оборудования, так и отдельный агрегат.

Опросный лист Скачать


Одоризатор газа

1. Характеристика:

Максимальный расход  одорируемого газа  (при степени одоризации 16 г   на 1000 нм3 газа)  –  до 500000 нм3/час;

     Точность одоризации - 0,9%

     Максимальное давление газа  –  до 16 бар (24 бар для СУГ);

     Объем рабочей емкости одоранта  –  от  20  до  240 л;

    Мощность, потребляемая комплексом от сети переменного тока напряжением от 160  до  250 В  и  частотой (50±1) Гц  –  не более     70 ВА.

После отключения от указанной сети комплекс сохраняет работоспособность в течение не менее 24 ч.

Для обеспечения возможности  подключения  к  САУ ГРС  или  ПЭВМ   с целью обмена данными и считывания информации  комплекс оборудован  стыком  на  базе стандартного интерфейса  RS232  или  RS485.

 2. Режимы работы:

-         автоматический режим (подача дозы в зависимости от расхода);

-         полуавтоматический режим (подача дозы с постоянным расходом);

-         ручной режим (подача одоранта с помощью капельницы);

-         режим наладки (управление исполнительными механизмами с пульта).

 3. Коммуникации.

Установка имеет следующие соединения с трубопроводами, транспортирующими газ:

Трубки:

1)      Впрыск одоранта (подстыковка к трубопроводу низкого давления сверху, с постоянным подъемом к комплексу одоризации) 14*2;

2)      Вход одоранта из емкости хранения 14*2;

3)      Выход (слив) одоранта в емкость хранения 14*2;

4)      Выход газа низкого давления в емкость хранения 14*2;

5)      Вход газа низкого давления 14*2;

6)      Вход газа высокого давления на эжектор 14*2;

7)      Выход паров одоранта после эжектора в трубопровод низкого давления (48*4 (сталь 20))

8)       Сброс остаточного газа на свечу (отверстие в крыше под трубу Ду 50).

На всех трубках необходима установка отсечного крана (кроме п8)

Материал трубки сталь 12Х18Н10Т.

 Кабели:

От установки (шкаф одоризации) к шкафу управления:

-  кабель питания насосов КВБбшв 14*1,5 (ящик клемный);

-  кабель к расходомеру КВБбшв 4*0,75 (1,5);

-  для обогрева кабель КВБбшв 4*2,5 (электропитание) (если требуется обогрев, через отдельную коробку) к распределительному щиту заказчика.

 От шкафа управления:

-   Кабель к корректору (вычислителю) 4*0,25 (0,5);

-   Кабель питания КВВГ 4*1,5;

-   Кабель к верхнему уровню (RS232/RS485) 4*0,25 (0,5).

 Примечание. Коммуникации в зависимости от модификации могут уточняться по каждому заказу.

4. Габариты и вес.

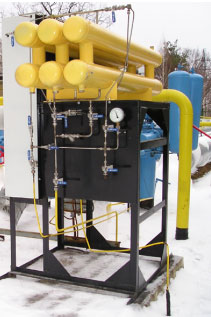

Исполнение: размещение панели одоризации в шкафу с выносом емкостей.

Габариты установки: 1900*1600*2065мм

Размеры:

Высота - 2065мм;

Ширина -1900мм - по длине емкостей;

Габарит по раме - 1100мм;

По опорам - 1600мм (крепление с помощью анкерных болтов), или на салазках.

Шкаф управления 600*600*250 мм(навесное исполнение).

Вес установки не более 350 кг.

При блок-боксовом исполнении габариты 2200*2000*2500мм.

5. Комплектация.

Установка имеет несколько модификаций в зависимости от расхода, условий эксплуатации и требований заказчика:

-        одорируемая среда газ или жидкость;

-        количество одорируемых ниток;

-        впрыск одоранта производится насосом или клапаном;

-        наличие или отсутствие рабочих емкостей;

-        ручная или автоматическая дозаправка рабочей емкости;

-        дозаправка на базе вытеснительной системы или с помощью насоса;

-        размещение в блок-боксе, в шкафу с выносом рабочих емкостей, или поставки только панели одоризации вместе (или без) с рабочей емкостью;

-        дезодорация и утилизация паров с помощью эжектора, жидкостного или угольного дезодоратора.

6. Поставка.

Комплект поставки включает:

-         Установку одоризации (технологическая часть);

-         Шкаф управления;

-         ЗИП;

-         Эксплуатационную документацию.

7. Услуги, сервис.

Фирма оказывает следующие услуги:

-         производит доставку комплекса;

-         производит пусконаладочные работы;

-         производит обслуживание комплекса (по отдельному договору).

 Комплексы одоризации. ВЫПУСК 2008 года:

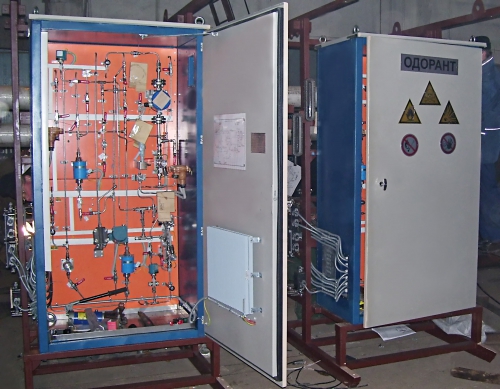

Одоризатор газа

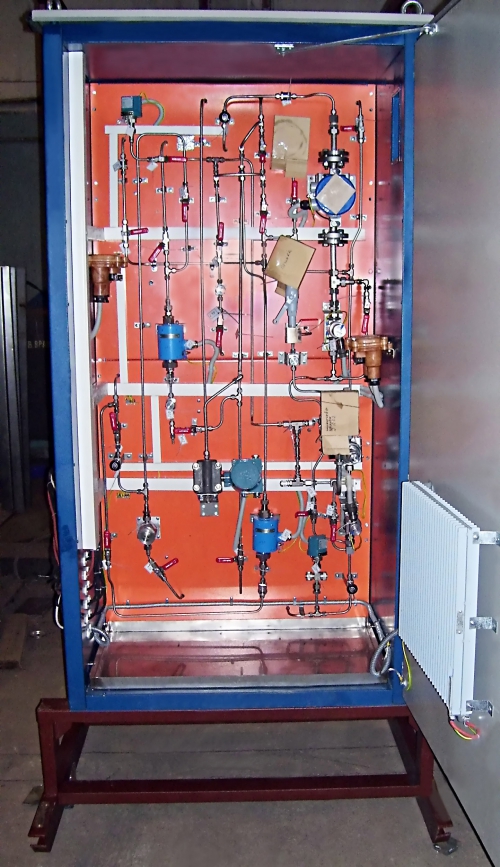

Одоризатор газа
